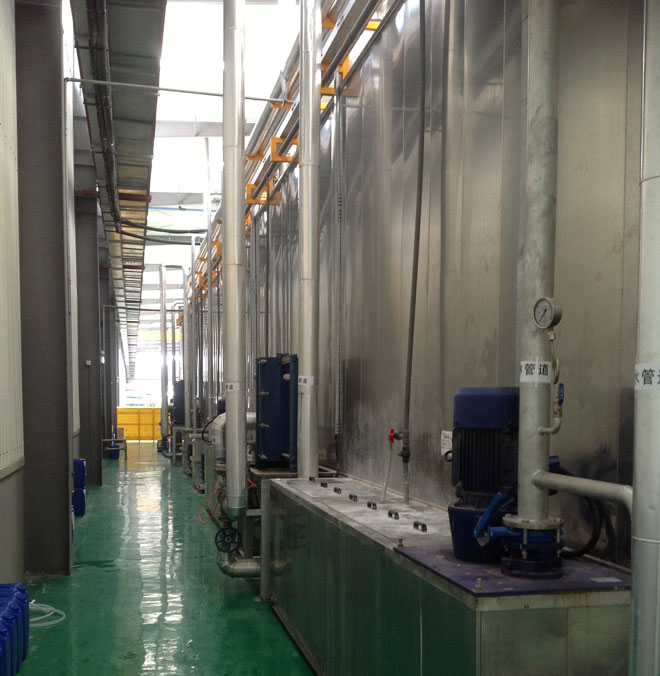

喷淋前处理设备

　   喷淋式前处理设备由棚体、槽体、喷淋系统、通风装置及悬链保护装置等部分组成。
　　棚体是联接设备部件的主体，其形状如封闭隧道结构，根据工艺流程，利用防溅门将其分成若干处理段和过渡段。
　　全线棚体采用不锈钢板制作，两端采用仿形门，供工件出入之用。
　　机组的棚体采用 际先进的薄板无焊式、冷铆迷宫扣接连接形式。
　　输送链在室体内运行，顶部悬挂输送链开口处设保护罩及正压式风幕封气装置，防止对悬链腐蚀。
　　输送链底部通过棚体开口处设封气排刷，防止水气外逸。
　　进出口两端设有气室及风机，防止湿气外逸。
　　棚体侧面设有一道检修门及扶梯平台，进出口设有小梯。
　　槽体的作用是储存槽液， 槽液正常的工作循环，设置有溢流槽、挡渣网、放水管及水泵吸口。槽体采用双面焊接， 不漏液，每只槽体均由主、副槽组成。
　　槽体采用不锈钢材料，外装饰板也采用不锈钢材料，整线美观、易清理。
　　槽内设有溢流槽，控制槽液高度，排除飘浮物。
　　槽底部为斜面，方便清除槽底沉积污垢和槽内溶液。
　　设有双层不锈钢挡渣网，防止杂物吸附水泵，堵塞喷嘴及损坏叶轮。
　　每只槽均设有放空管、溢流管和进水管。
　　同种槽液的相邻槽体，采用槽液逆补方式，从而减低槽液损耗。
　　槽体上方设有活动加料盖。
